Сопротивление провода ПНСВ
Средние показатели сопротивления в жиле ПНСВ составляют:
• 15 мм 0,15 Ом/м4
• при толщине провода 1,4 мм - 0,10 Ом/м;
• если провод 2 мм, то сопротивление 0,05 Ом/м;
• ПНСВ 3 мм - сопротивление 0,02 Ом/м.
Купить его можно в мотках в интернет-магазине “МетИз”. Доступные цены позволяют выбрать приемлемый вариант. Подключать ПНСВ кабель можно как по однофазной так и по трехфазной системе.

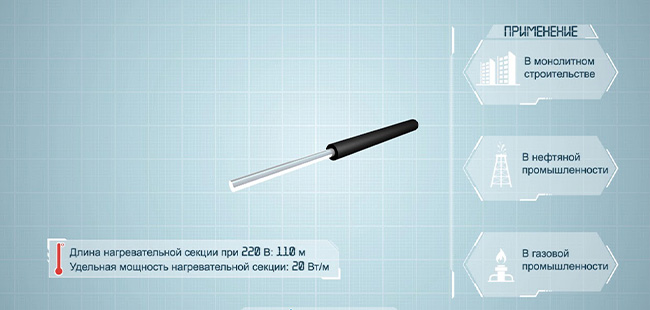

Провод ПНСВ 1.2: характеристики и расшифровка
Кабель ПНСВ хороший проводник тепла в бетон, поэтому часто применяется при строительстве разных конструкций при низких температурных данных среды. Чтобы произвести прогрев нужно произвести монтаж изделия в бетон. Нельзя допускать соприкосновения его с конструкциями разного вида, потому что это приведет к перегреву кабеля или подстанции, которая обеспечивает нагревание. Основной критерий выбора - показатель нагрузки, зависящий от длины кабеля ПНСВ и от его диаметра. Чтобы произвести прогрев корректно, нужно составлять график работы, учитывающий температурные данные и другие показатели.
К основными свойствам кабеля ПНСВ относятся:
• температура нагревания (макс) 80 C;
• запрещается укладывать кабель при низких температурных показателях (-15С);
• изгиб провода в радиусе должен иметь данные большие в 5 раз, чем наружные диаметры;
• срок пользы кабеля, имеющего сертификат - 16 лет;
• имеет хорошую стойкость к воде и легкой кислотной среде.
В проводе ПНСВ выделяют 2 основных элемента:
• жилу, состоящую из стали с круглым сечением;
• изоляционную часть, представленную полиэтиленом или другим видом изоляционного материала.
Характеристика провода ПНСВ 1,2 мм:
• показатели переменного тока - 380В;
• должно соблюдаться напряжение 60-70В
• 1 м длины жилы имеет сопротивление - 0,15 Ом
• удельная мощность - 1,5-2,5 кВт/м3
• на 1 м3 бетона понадобится 50-60 м3.
Описание ПНСВ 1,2:
• Это нагревательный провод;
• применяют для нагревания при фиксированном монтаже на объектах нефтяной или газовой организации;
• жила, проводящая ток, имеет в своем строении стальную оцинкованную проволоку с диаметром 1,2мм;
• изоляция производится с применением полиэтилена;
• температура при которой производится работа – -60 до +50С;
• вес провода ПНСВ 1,2 – 19 кг;
• рабочий срок – 16 лет;
• имеет хорошую стойкость к влиянию воды и 20%-му раствору соли, также стойкий к щелочам кальция;
• радиус изгиба во время монтажа должен составлять не менее 5 диаметров снаружи;
• минимальные показатели радиуса изгиба ПНСВ 1,2 – 2,5 см;
• во время укладки провода не должны располагаться внахлест, а расстояние должно быть не меньше 15 см;
• работают провода ПНСВ в режиме повторно-кратковременного или длительного;
• чтобы тепловое поле было равномерным, провод нужно покрывать металлизированной фольгой с толщиной до 0,5 мм.
Расшифровка аббревиатуры ПНСВ выглядит как:
• П - провод;
• Н - нагревающий;
• С - стальной;
• В - в изоляции из винила.
Такая маркировка точно отображает суть конструкции: жила из оцинкованной стали изолирована слоем полиэтилена толщиной до 0,8 мм.
Номинально он годен 15 лет. Гарантия действительна 2 года.
